UNIDAD II TÉCNICAS DE PROYECCION

2.1.-SISTEMA ORTOGONAL

La proyección ortogonal abarcará los diversos trazos y normas para una buena representación en el sistema ortogonal. El conocimiento de las proyecciones, tanto ortogonales como oblicuas y cónicas son de importancia, porque al dominarlas perfectamente se poseerá una base sólida para una comprensión mejor de la geometría descriptiva. También, los diversos tipos de proyecciones como la del punto en el espacio y sus diversas posiciones con sus respectivos ejercicios, la proyección de la recta y sus diversas posiciones con las actividades que ayudan a comprender mejor la proyección. El rebatimiento de los planos trata sobre la rotación de los planos sobre sus ejes de forma tal que coincidan en un plano único el cual ayuda a representar fácilmente las vistas principales de un modelo sin que sufra deformaciones ópticas.

Las proyecciones ortogonales tienen su origen en el siglo XVIII. Su inventor fue Gaspas Monge (1746 - 1818). El conocimiento de las proyecciones, tanto ortogonales como oblicuas y cónicas, son de importancia como base para luego poder comprender la geometría descriptiva. El dibujo de proyección es un elemento esencial en cualquier industria, ya que todo producto elaborado debe pasar primero por una fase de proyecto donde se realizan los diferentes dibujos necesarios para la fabricación.

La proyección ortogonal es el método que se utiliza para representar la forma exacta de un modelo por medio de dos o más vistas sobre planos que forman ángulos rectos entre sí. Una proyección es ortogonal cuando su dirección es perpendicular al plano de proyección. La proyección se obtiene por la intersección de las perpendiculares trazadas desde el modelo sobre los planos de proyección.

Los puntos de intersección entre las rectas y el plano, constituyen proyecciones de los diferentes puntos del cuerpo, y al ser unidos mediante líneas, nos darán la proyección o imagen del mencionado cuerpo. Las rectas que van del foco al plano de proyección se denominan planos proyectantes. Cuando el foco o punto de origen está situado en el infinito, las proyectantes serán líneas paralelas, por lo cual las proyecciones así originadas reciben el nombre de cilíndricas. Esas líneas proyectantes pueden incidir en el plano de proyección en forma oblicua o perpendicular.

El sistema diédrico es una proyección ortogonal en la que se utilizan dos planos de proyección, uno horizontal (P.H.) y otro vertical (P.V.) que forman un ángulo diedro recto. Las proyecciones toman su nombre de estos dos planos, llamándose proyección horizontal a la que se encuentra en dicho plano, y proyección vertical a la que se halla en el plano del mismo nombre.

Como los dos planos se extienden al infinito y dividen el espacio en cuatro ángulos diedros, enumerados a partir del superior, se denominan cuadrantes. La intersección de los dos planos se denominan línea de tierra y se representa por las letras LT, XY o también dos guiones, uno a cada extremo.

2.2.-TÉCNICAS DE PROYECCIÓN OBLICUA.


Proyección oblicua

La proyección oblicua es un Método de proyección por el que un objeto tridimensional se representa mediante la proyección de líneas paralelas formando un ángulo con el plano del cuadro distinto de 90° por tener una de sus caras principales paralela al plano del cuadro.

Tipos de proyecciones

1º Perspectiva cabellera: Es cuando se realiza un dibujo oblicuo con el eje inclinado utilizando ángulos de 45°. Mediante este método todas las dimensiones sobre el eje oblicuo se representan en su verdadero tamaño. Los dibujos que se realizan en perspectiva caballera se ejecutan rápidamente, siendo muy sencilla su construcción, además de poseer una gran aplicación en el dibujo industrial y mecánico, pero estos dibujos en general dan una apariencia un poco desproporcionada,y alargada; distinto a como es en la realidad

2º Dibujo de gabinete: Es cuando el eje de profundidad se reduce a tres cuadros de su tamaño, o a la mitad. Se contrarresta el alargamiento, resultandomás natural, cuando se han utilizado ángulos de 45°. Después de realizar esta investigación podemos concluir que el dibujo isométrico y el oblicuo a pesar de que poseen la misma función, que es la de representar un objeto en sus dimensiones, también son muy diferentes y es en la forma en que son percibidas por el individuo debido a que el dibujo isométrico.

Elaborar 2 ejemplos de proyecciones oblicuas con distintos grados

[pic] [pic]

El Acotamiento

Se puede definir el acotamiento como la operación de dimensionar correctamente
un dibujo, de acuerdo a una serie de reglas establecidas, independientemente de que el mismo esté a escala o no.

Importancia
El acotamiento nos permite conocer las dimensiones del dibujo o piezas que se representa, para su construcción o su reproducción posterior.
Sin el pueden existir variaciones en la interpretación de las medidas cada que alguien lo ve.

Elementos básicos del acotamiento

Líneas

2.3.-AXONOMETRICAS.

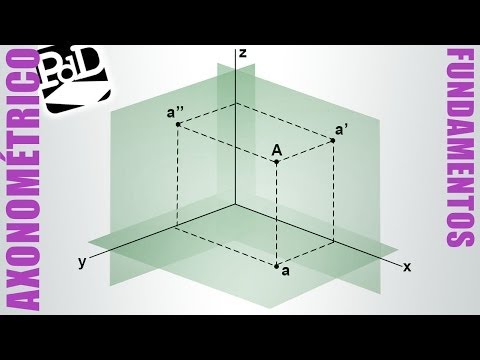

La perspectiva axonométrica es un sistema de representación gráfica, consistente en representar elementos geométricos o volúmenes en un plano, mediante proyección paralela o cilíndrica, referida a tres ejes ortogonales, de tal forma que conserven sus proporciones en cada una de las tres direcciones del espacio: altura, anchura y longitud.

La perspectiva axonométrica cumple dos propiedades importantes que la distinguen de la perspectiva cónica:

• La escala del objeto representado no depende de su distancia al observador (equivalente a que el observador estuviera en el infinito).
• Dos líneas paralelas en la realidad son también paralelas en su representación axonométrica.

Perspectiva axonométrica: proporción de las medidas.

Los tres ejes del plano proyectante se dibujan así: el referente a la altura suele ser vertical, y los referentes a longitud y anchura pueden disponerse con cualquier ángulo. Los ejes del plano proyectante guardan entre sí 120º en la perspectiva isométrica, un caso particular de la perspectiva axonométrica. La perspectiva caballera es un tipo de axonometría oblicua en la cual el objeto a representar se sitúa con una de sus caras paralela al plano del cuadro (cara de verdaderas magnitudes) y las proyecciones de sus puntos siguen una dirección oblicua a éste. En la perspectiva militar (tipo particular de caballera) la cara de verdaderas magnitudes es la planta. Para que el dibujo se parezca más a la realidad, se aplica a veces un coeficiente de reducción en las medidas que no están en la cara de verdaderas magnitudes o son paralelas a ésta.

2.4.-PERSPECTIVA.

PERSPECTIVA LINEAL
La perspectiva lineal consiste en que las líneas paralelas que van de más cerca a más lejos, convergen en un punto de fuga,lo que crea una ilusión de profundidad.
Utilizando esta perspectiva, entonces, el pintor sitúa las figuras, de más cerca a más lejos, en diferentes planos, que son paralelos al fondo, e interpone el vacío entre unas y otras.
Un ejemplo de esto es "La Última Cena", de Leonardo da Vinci.
